甲酸钠溶液蒸发系统

控制设计说明

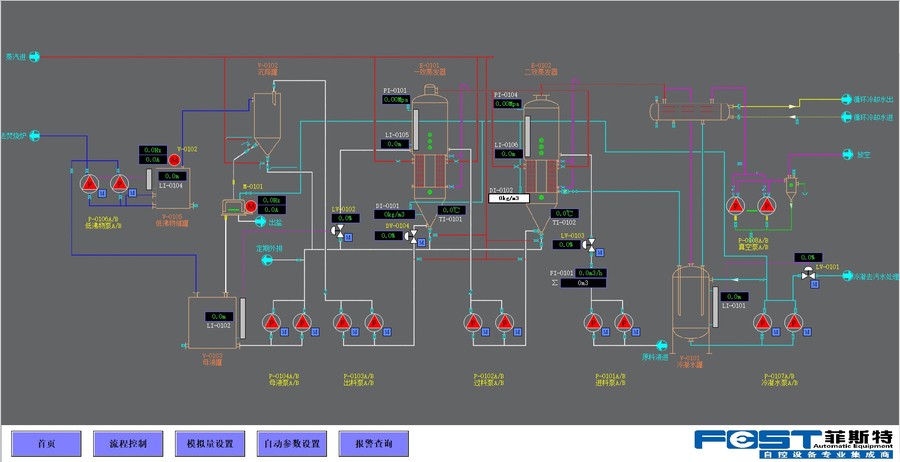

一、蒸发系统说明

本系统为甲酸钠溶液双效蒸发浓缩结晶系统，系统在真空条件下操作，系统中主物料是甲酸钠溶液，不易燃，有腐蚀性。次物料为蒸发冷凝水、二次蒸汽和不凝气，不易燃，有腐蚀性。公用工程物料为生蒸汽和循环冷却水。

二、自控仪表设计要求

    本系统的自动控制部分使用PLC系统。此次供货包含所有仪表、控制柜、控制系统及安装调试等。

1、压力表

     （1）PG-0101~PG-0112均为现场显示压力表，PI-0101~PI-0105均为现场显示带远传压力表。

     （2）系统中PG-0101~PG-0112压力表连接形式均为M20×1.5螺纹连接，压力表需配带缓冲弯和针型阀。PI-0101、PI-0104压力表连接形式为DN25法兰连接；PI-0102、PI-0103、PI-0105压力表连接形式为DN50法兰连接；连接标准HG/T20592-2009 PN16

     （3）压力表隔膜或测量元器件材质选用304。

2、温度计

       TG-0101~TG-0103为现场显示，选用双金属温度计；TI0101~TI0102为就地显示并远传至PLC柜，选用热电偶或热电阻温度计。所有温度计均选用304不锈钢材质，连接形式均为DN25法兰连接。连接标准HG/T20592-2009   PN16

3、液位计

      （1）LICA-0101为带远传磁翻板液位计，DN25法兰连接，法兰间距L=1.6m；法兰材质为304，法兰标准HG/T20592-2009，法兰公称压力PN10，接触物料：蒸汽冷凝水，操作温度操作压力见自控条件表。

      （2）LICA-0102、LICA-0104，单法兰连接压差式液位计，DN80单法兰连接，法兰材质为304不锈钢，法兰标准HG/T20592-2009，法兰公称压力PN10，接触物料：甲酸钠溶液、含油废水，操作温度操作压力见自控条件表。

4、流量计

（1）FI-0101为电磁流量计，介质为甲酸钠溶液，选择304材质。

（2）流量计接口形式为法兰连接，法兰标准HG/T20592-2009，压力等级为PN16。

5、调节阀

（1）所有调节阀均选用电动调节阀。

（2）调节阀接口形式为法兰连接，法兰标准HG/T20592-2009，压力等级为PN16，304材质。

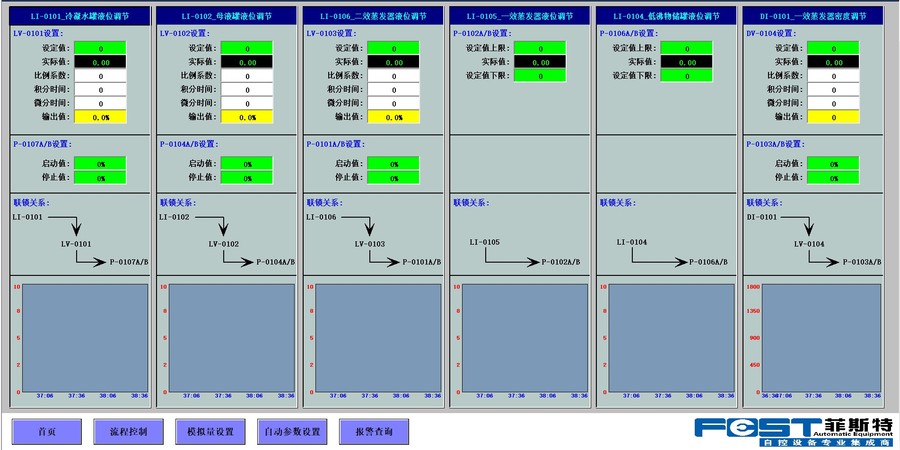

三、控制联锁说明

1、液位控制：通过测量PI-0101与PI-0103压差换算为一效蒸发器液位，联锁过料泵的启停来控制一效蒸发器液位。

2、液位控制：通过测量PI-0104与PI-0105压差换算为二效蒸发器液位，联锁进料泵的启停来控制二效蒸发器液位。

3、液位调节：LICA-0101通过测量二次蒸汽冷凝水罐液位的变化来控制调节阀LV-0101的开度，从而调节蒸发冷凝水的出水流量。

4、液位调节：LICA-0102通过测量母液罐液位的变化来控制调节阀LV-0102的开度，从而调节母液的出料流量。

5、液位控制：LICA-0104通过测量低沸物罐液位，达到设定低液位停低沸物泵(P-0106)，高液位启低沸物泵(P-0106)来控制低沸物罐液位。

6、出料控制：通过测量PI-0101与PI-0103压差换算为一效蒸发器物料密度，联锁出料泵的启停、DV-0104电动球阀的开关，进行合格溶液的采出。
